Modernizacja domu często wiąże się z chęcią montażu ogrzewania podłogowego. Choć połączenie „podłogówki” z tradycyjną, wysokotemperaturową instalacją CO bywa wyzwaniem, jest w pełni wykonalne. Kluczem do sukcesu jest odpowiednie obniżenie temperatury wody trafiającej do podłogi. Dowiedz się, jak zrobić to bezpiecznie, efektywnie i bez konieczności rujnowania całego domu.
Dlaczego bezpośrednie podłączenie podłogówki do grzejników to błąd?
Tradycyjna instalacja grzejnikowa projektowana jest na wysokie parametry pracy – temperatura wody zasilającej wynosi w niej zazwyczaj od 55°C do nawet 75°C. Ogrzewanie podłogowe to system niskotemperaturowy, w którym temperatura wody w rurach nie powinna przekraczać 45°C (co pozwala uzyskać bezpieczną dla zdrowia temperaturę posadzki na poziomie 29°C).
Bezpośrednie wpuszczenie gorącej wody z kotła CO w pętle ogrzewania podłogowego niesie za sobą poważne konsekwencje:
- Zniszczenie podłogi: pękanie wylewki, rozsychanie się parkietu lub odklejanie płytek ceramicznych.
- Dyskomfort termiczny: tzw. „efekt gorącej podłogi”, który jest niezdrowy dla układu krążenia człowieka.
- Uszkodzenie rur: skrócenie żywotności instalacji z tworzywa sztucznego pod wpływem zbyt wysokiej temperatury.
Zawór RTL – najprostszy sposób na pojedyncze pomieszczenie
Jeśli planujesz montaż ogrzewania podłogowego tylko w jednym, małym pomieszczeniu (np. w łazience o powierzchni do 10-15 m²), idealnym rozwiązaniem jest zastosowanie ograniczona temperatury powrotu, czyli zaworu RTL. Jest to rozwiązanie stosunkowo tanie i najmniej inwazyjne podczas montażu w istniejącym domu.
Zawór RTL montuje się na powrocie pętli ogrzewania podłogowego. Działa on w ten sposób, że dławi przepływ wody przez pętlę, dopóki ta nie ostygnie do zadanej temperatury (np. 30-40°C). Dzięki temu podłoga nagrzewa się równomiernie i bezpiecznie, bez ryzyka przegrzania, korzystając z tego samego pionu grzewczego co pobliski grzejnik.
Układ mieszający z rozdzielaczem przy większych powierzchniach
W przypadku, gdy ogrzewanie podłogowe ma objąć większą część domu (kilka pokoi lub całe piętro), zawory RTL będą niewystarczające. Konieczne jest wówczas zastosowanie dedykowanego rozdzielacza wyposażonego w układ mieszająco-pompowy.
Układ ten odpowiada za obniżenie temperatury wody poprzez „mieszanie” gorącej wody z kotła z chłodniejszą wodą wracającą z pętli podłogówki. Do prawidłowego działania takiego systemu niezbędne są:
- Zawór mieszający (trójdrogowy lub czterodrogowy): precyzyjnie dozuje ilość gorącej wody z kotła.
- Dodatkowa pompa obiegowa: wymusza właściwy przepływ wody w długich pętlach ogrzewania podłogowego, pokonując opory hydrauliczne, z którymi nie poradziłaby sobie główna pompa przy kotle.
Technologia montażu: mokra wylewka czy system suchy?
Podłączenie podłogówki do istniejącej instalacji wymaga wyboru odpowiedniej technologii układania rur. W remontowanych budynkach kluczowym ograniczeniem jest zazwyczaj dopuszczalna nośność stropu oraz wysokość progu drzwiowego.

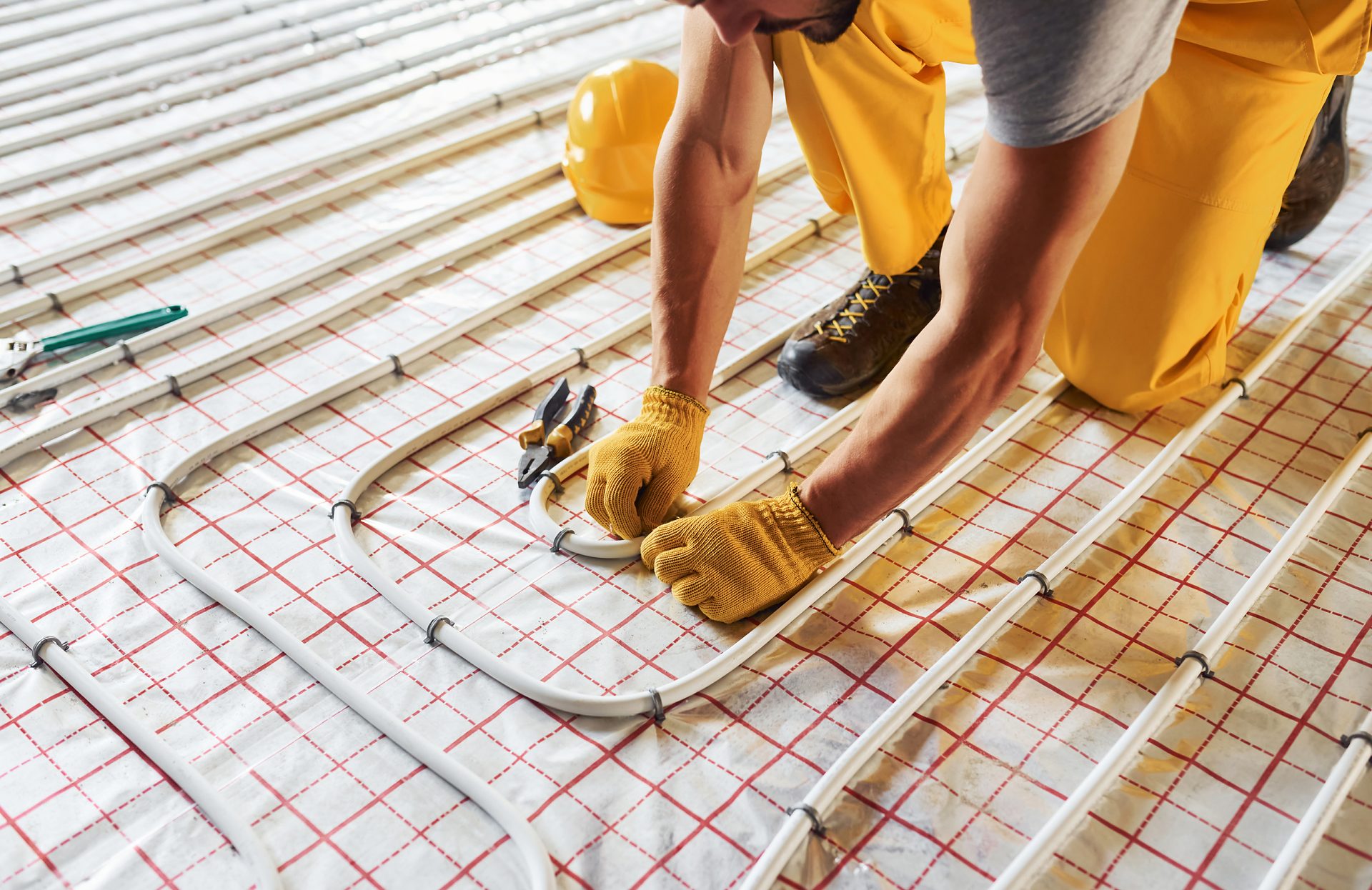

Tradycyjna metoda mokra (z wylewką jastrychową) wymaga warstwy betonu o grubości około 5-7 cm, co stanowi ogromne obciążenie i drastycznie podnosi poziom podłogi. W takich sytuacjach znacznie lepiej sprawdza się suchy system zabudowy. Rury układa się w specjalnych płytach styropianowych z aluminiowymi lamelami oddającymi ciepło, a na to bezpośrednio kładzie się panele lub płytki. Cały system ma zaledwie 3-5 cm wysokości i nie obciąża konstrukcji budynku.
Regulacja i zrównoważenie hydrauliczne instalacji hybrydowej
Samo fizyczne połączenie rur i uruchomienie pomp to dopiero połowa sukcesu. Instalacja hybrydowa (łącząca grzejniki i podłogówkę) wymaga dokładnego zrównoważenia hydraulicznego. Woda zawsze płynie drogą najmniejszego oporu – grzejniki stawiają mały opór, natomiast długie pętle podłogowe bardzo duży.
Bez odpowiedniej regulacji całe ciepło popłynie do grzejników, a podłogówka pozostanie zimna. Aby temu zapobiec, na rozdzielaczach montuje się rotametry (przepływomierze), które pozwalają precyzyjnie ustawić przepływ wody w każdej pętli. Dodatkowo na grzejnikach należy zamontować nowoczesne zawory termostatyczne z nastawą wstępną, co zapewni równomierny rozkład ciepła w całym domu.
